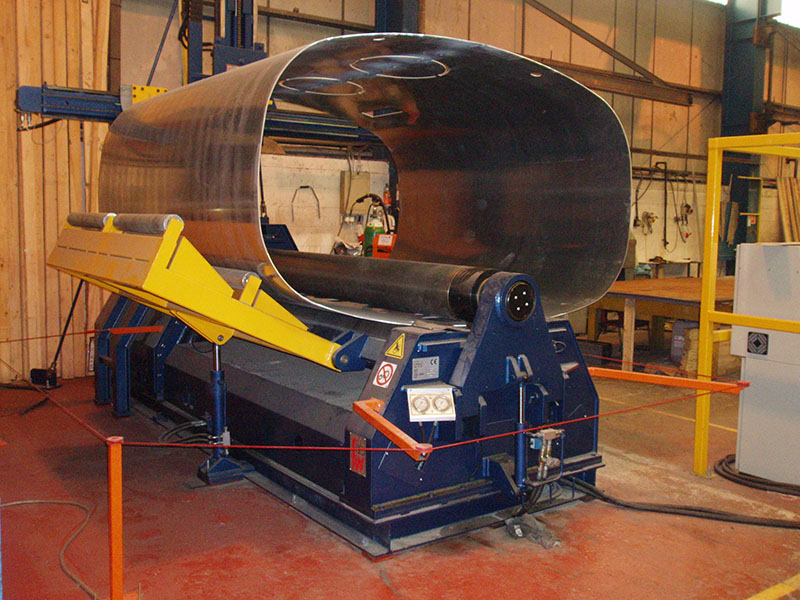

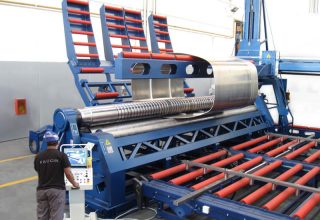

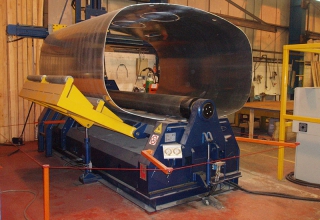

4-валковый листогибочный станок 4HEL

4HEL – серия четырехвалковых вальцов с полным подгибом, точная и легкая в использовании. Высокотехнологичные и инновационные вальцы 4HEL гарантируют высокую производительность на скорости в 3/4 раза больше по сравнению с традиционными пирамидальными вальцами. Помимо этого, благодаря своим режимам обработки, вальцы 4HEL могут эффективно управляться при помощи ЧПУ.

Все модели четырехвалковых вальцов 4HEL компании Фаччин оснащены боковым задним валком, противоположным стороне ввода. Используемый как ориентир для отсчета, такой валок обеспечивает мгновенное и точное центрирование листа. Кроме того, лист остается зажатым между двумя центральными валками, что позволяет избежать случайного проскальзывания. Это не только оптимизирует операции по подгибу и вальцовке, но и позволяет добиться более безопасной и точной обработки с возможностью полного управления одним оператором.

Благодаря конфигурации вальцов с линейными направляющими серии 4HEL, операция подгиба не приводит к опусканию листа ниже уровня ввода, как это происходит в традиционных машинах с тремя валками. Это позволяет использование столов подачи и центрирования. Вальцевание детали начинается сразу после первого подгиба. Таким образом, не нужно оставлять свободное пространство по двум сторонам машины, а только на стороне, соответствующей выбранной стороне подачи.

Четырехвалковые вальцы 4HEL позволяют выполнять гибку листового металла на требуемый диаметр сразу после первого подгиба. Формирование второго края (второй подгиб) происходит после вальцевания. Режимы обработки машин 4HEL, разработанных и изготовленных компанией Фаччин, делают возможным изготовление обечайки за один проход.

Гибка конусов на электронных пирамидальных четырехвалковых вальцах облегчается, т.к. боковые валки наклоняются для обеспечения угла конусности и центральный нижний валок также наклоняется таким образом, что лист будет зажат и хорошо протягиваться. Вальцы CNC серии 4HEL, спроектированные и изготовленные компанией Фаччин, являются наилучшим решением для гибки листового металла длиной в диапазоне 1500 мм и 18000 мм и толщиной от 5 мм до 150 мм.
