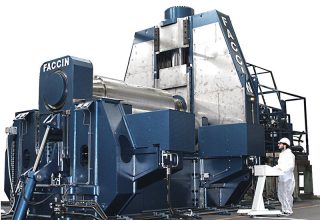

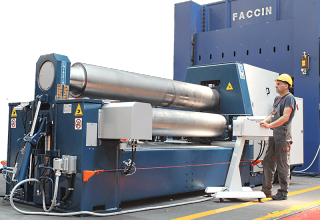

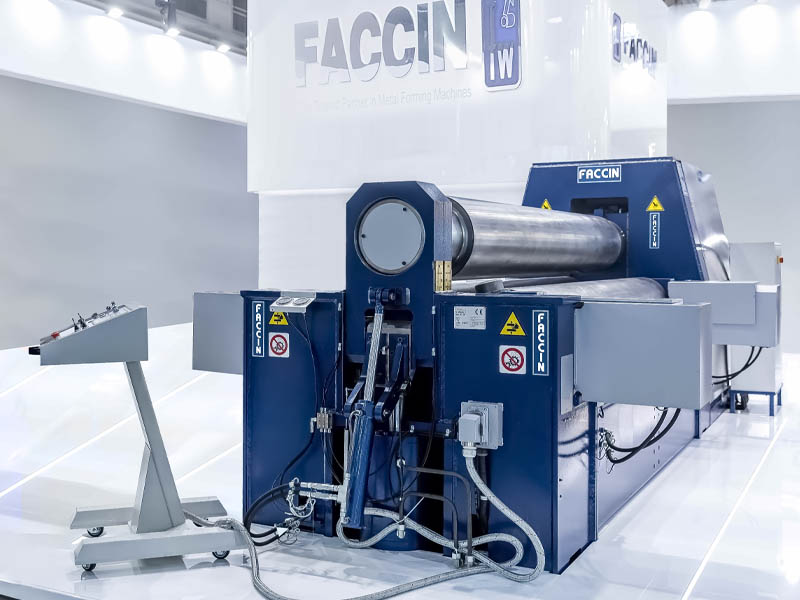

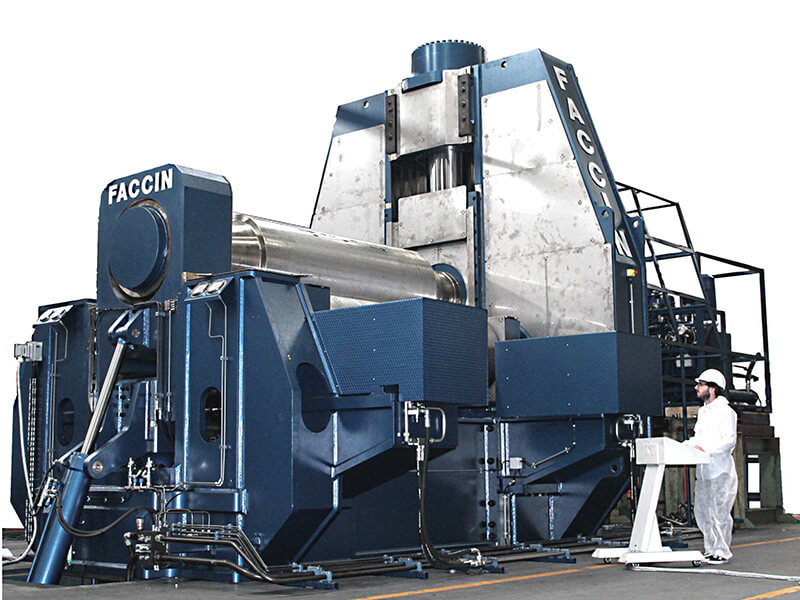

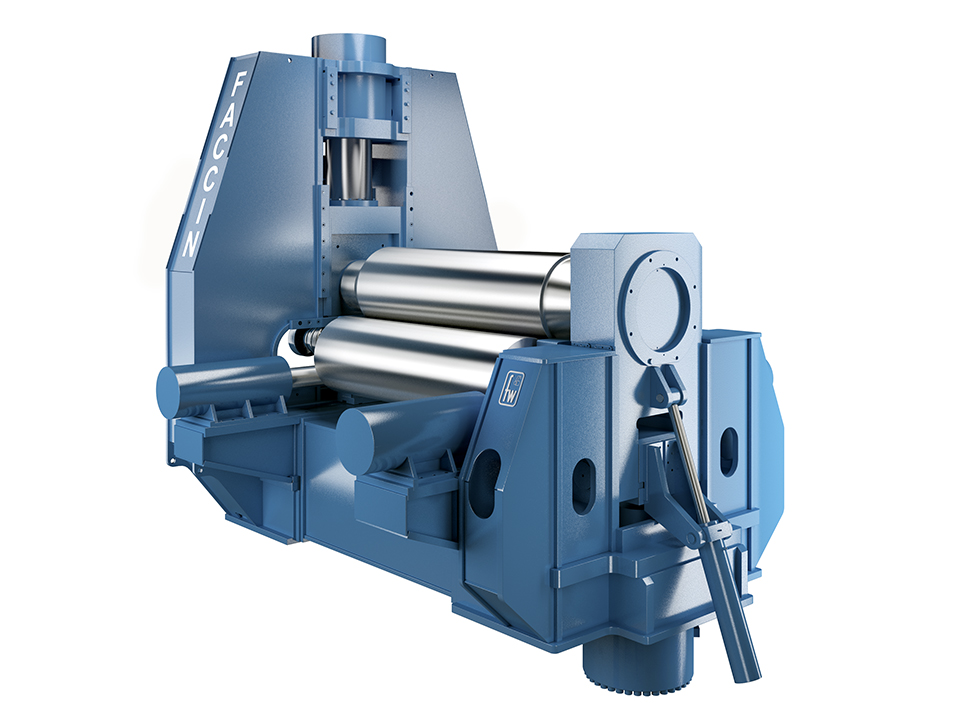

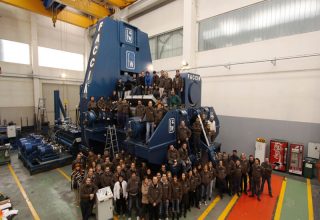

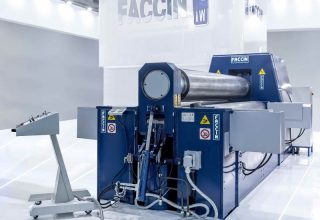

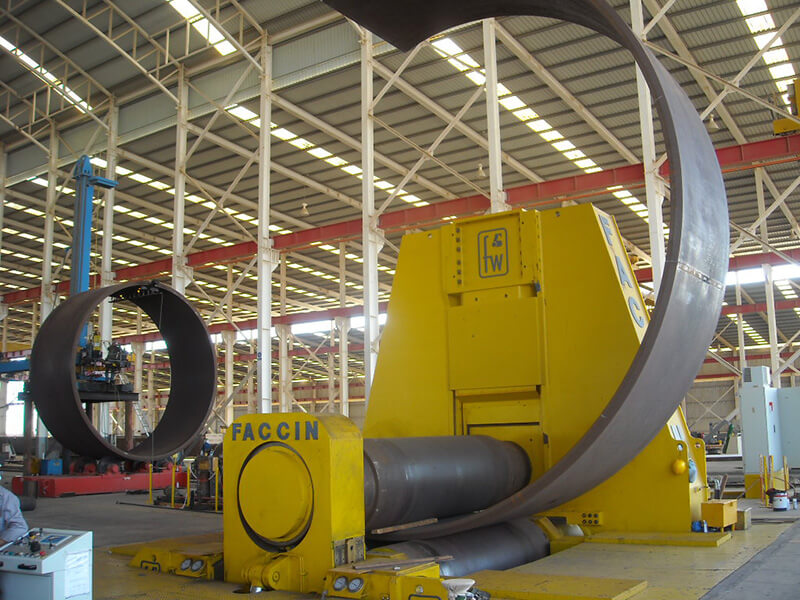

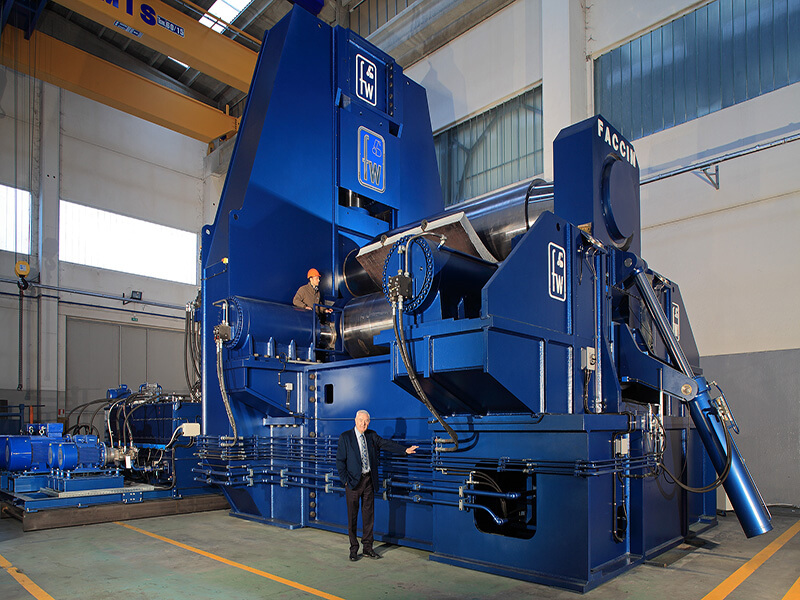

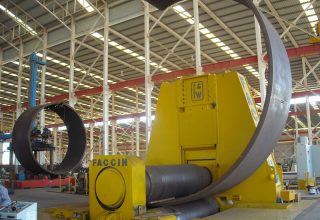

листогибочный станок с изменяемой геометрией HAV

Высокая мощность вальцевания вместе с максимальной точностью подгиба: HAV – серия трехвалковых вальцов с изменяемой геометрией, которая находится на самом высоком уровне в своей категории благодаря высокой производительности и гибкости.

Вальцы HAV, разработанные и изготовленные на рынок компанией Фаччин, имеют производительность, сравнимую с производительностью более дорогостоящих четырехвалковых вальцов, и поэтому идеально подходят для обработки средних и тяжелых металлоконструкций.

Модели серии HAV характеризуются быстрым и безопасным этапом подгиба, так как лист никогда не находится под наклоном, а всегда расположен параллельно земле. Это позволяет использование механизированных столов подачи с автоматической системой центровки.

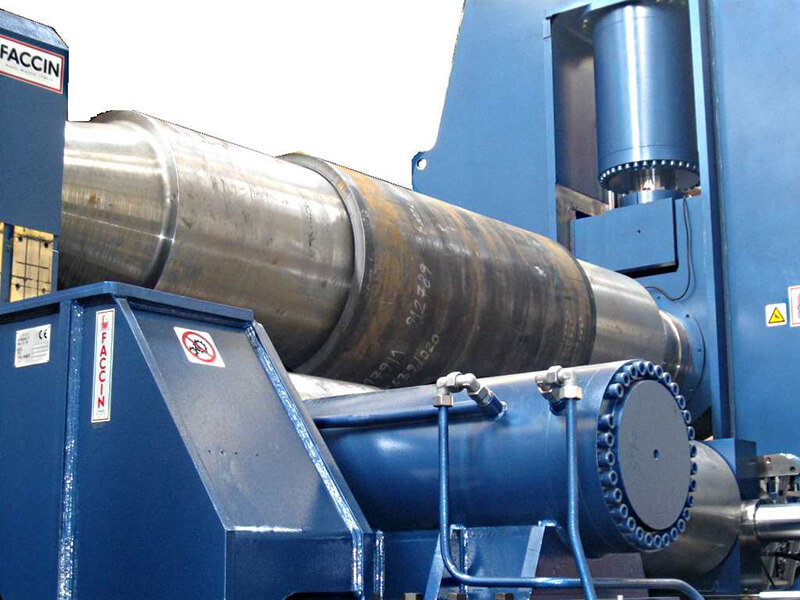

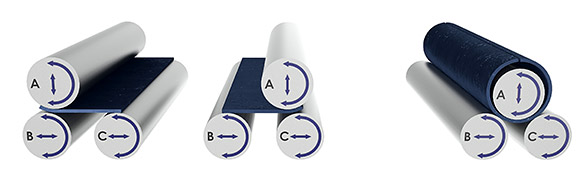

Благодаря особой конфигурации электронных вальцов HAV, все три валка имеют возможность перемещаться независимо друг от друга – верхний валок перемещается вертикально, а нижние валки могут перемещаться горизонтально, позволяя регулировать расстояние между точками гибки в соответствии с производственной задачей, по такому же принципу, как в листогибочных прессах с нижней V-образной матрицей с регулируемой рабочей шириной. Оптимальное протягивание листа обеспечивается возможностью свести к минимуму межосевое расстояние между нижними валками вальцов серии HAV. Максимальное межосевое расстояние между нижними валками обеспечивает высокие рабочие характеристики.

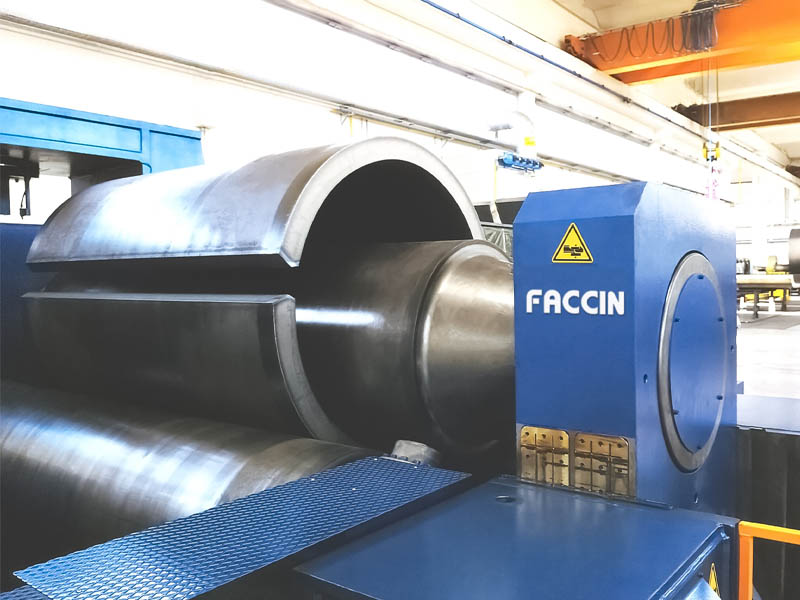

Благодаря горизонтальному положению цилиндров перемещения нижних валков, трехвалковые вальцы с изменяемыми осями серии HAV имеют уменьшенную рабочую высоту. Поэтому не возникает необходимости в специальных фундаментах, даже для машин с мощностью гибки свыше 40 мм. Система EPS для электронного контроля параллельности валков стандартно устанавливается на все трехвалковые вальцы серии HAV, гарантируя постоянную параллельность валков с точностью 0,2 мм, не зависящую от какого-либо механического износа или заеданий. Модели серии HAV являются подходящим решением для гибки листового металла толщиной до 300 мм.

3-rolls-variable-axis-operathing-method-1
