Tecnologia avançada para a curvatura de perfis

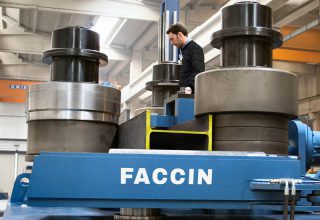

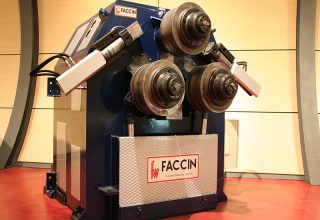

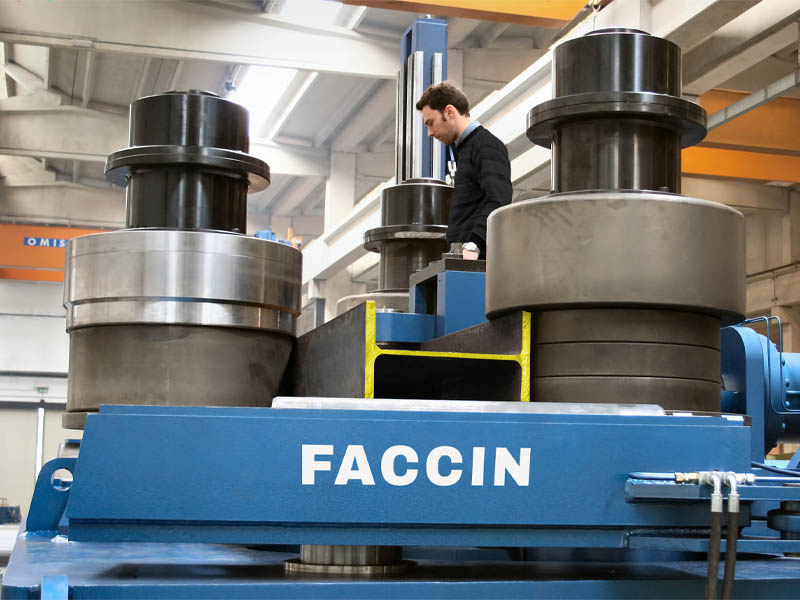

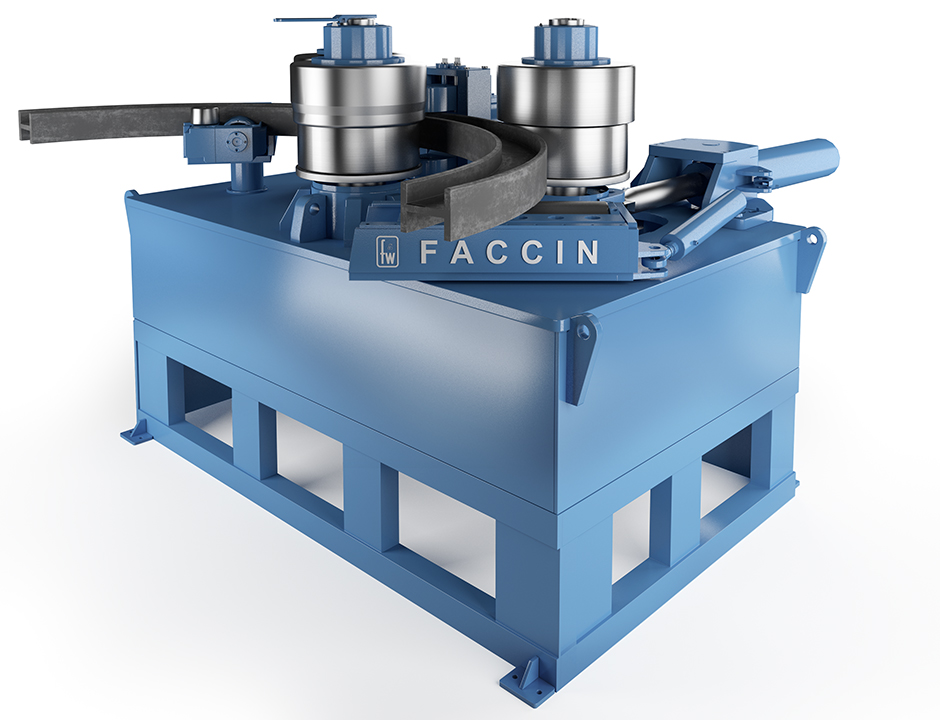

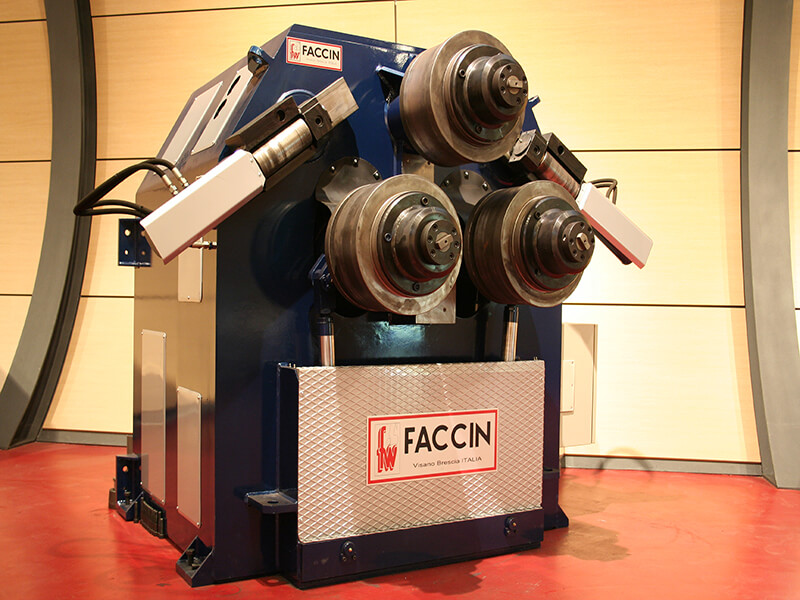

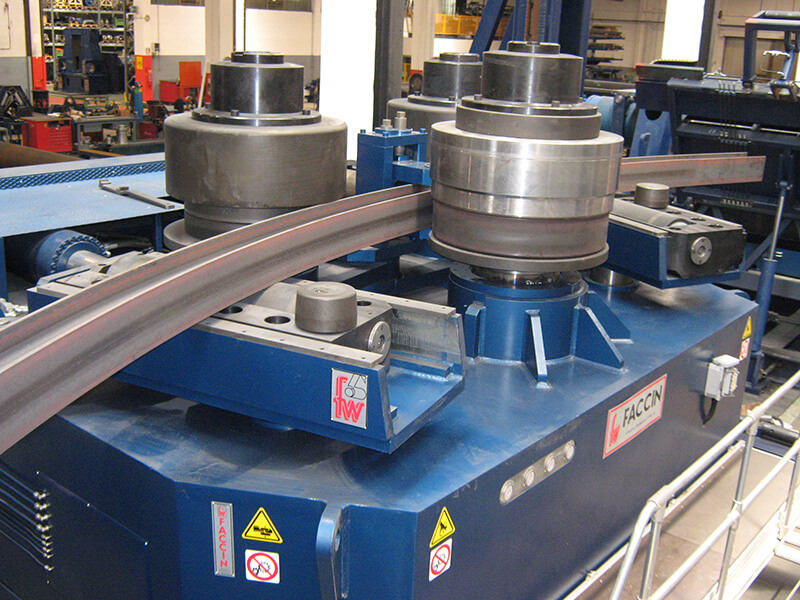

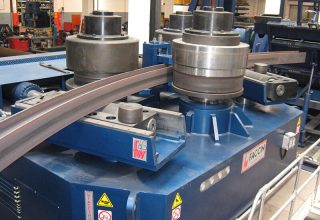

RCMI é a série de curvadoras de perfis projetada pela Faccin especialmente para a curvatura de perfis com elevado módulo de resistência à flexão.
As curvadoras de perfis da gama RCMI apresentam uma sólida estrutura, que é generosamente dimensionada para garantir a máxima confiabilidade e precisão de curvatura. Tal estrutura é composta de chapas de grande espessura de aço com certificado de qualidade, sendo soldada eletricamente com tratamento térmico para eliminar as tensões internas residuais.
Precisão máxima de curvatura

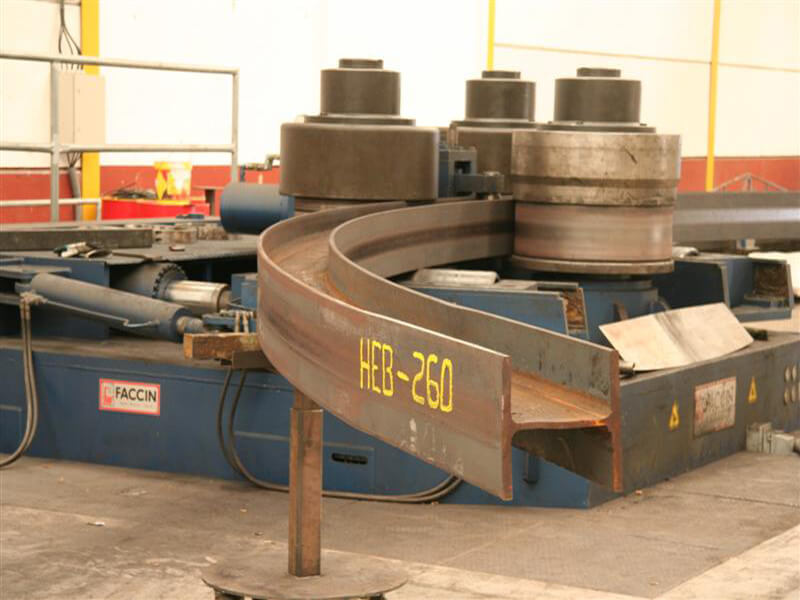

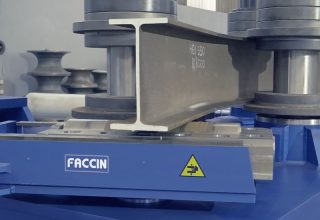

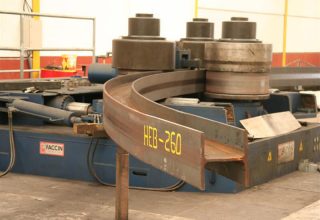

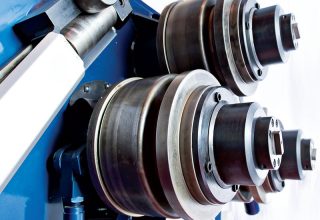

A ampla série de rolos em dotação, permite de se operar em todos os tipos de perfilados standard (compreendendo vigas e canaletas curvadas no sentido de maior inércia).

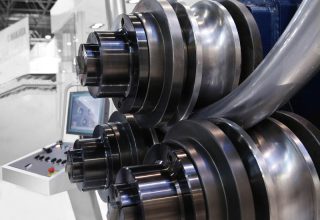

A adaptabilidade do sistema especial de rolos modulares, permite guiar o perfilado na melhor maneira durante todas as fases de curvatura.

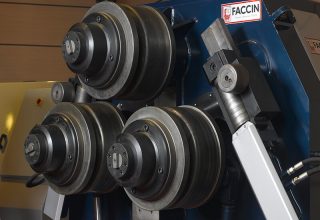

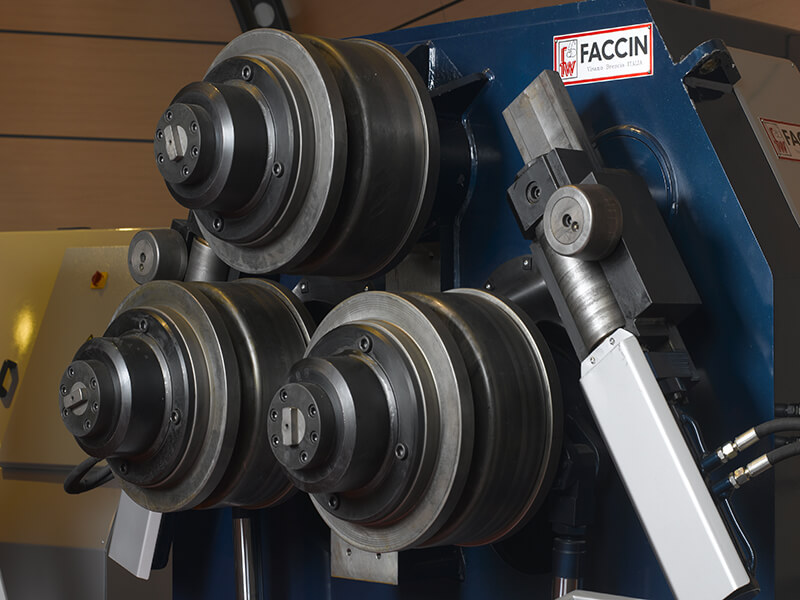

Os 4 rolos guia, independentes e reguláveis tridimensionalmente, que são fornecidos na dotação standard, permitem controlar hidraulicamente o plano na saída dos rolos e de se corrigir a tendência à torsão dos perfilados assimétricos.
O equipamento de série:
- Regulagem fina motorizada do posicionamento dos rolos universais
- Regulagem independente dos dois rolos de curvatura (com dupla dobra inicial)
- Braços laterais de correção independentes reguláveis tridimensionalmente em 6 direções
- Translação e rotação simultânea dos rolos de curvatura
- Velocidade de rotação infinitamente variável para a interpolação de raios diversos
- Compensação automática da velocidade periférica dos rolos
- 3 eixos motorizados independentemente com torque expansível
- 3 motores hidráulicos e 3 redutores planetários para a rotação de rolos

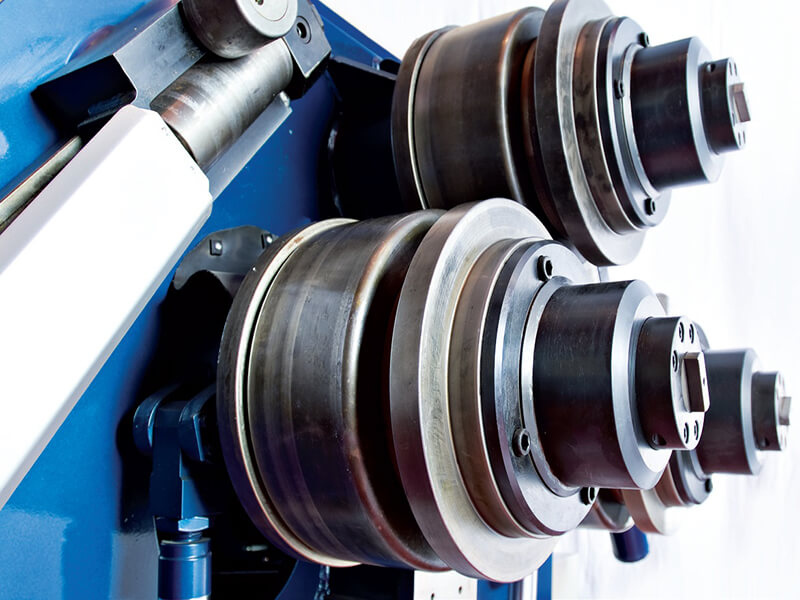

- Rolos de série produzidos com aço especial forjado com altíssima resistência
- Eixos porta-rolos em aço forjado de Ni Cr Mo e temperados

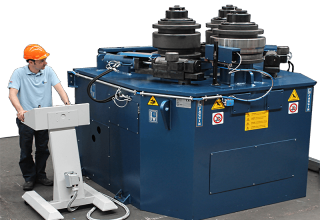

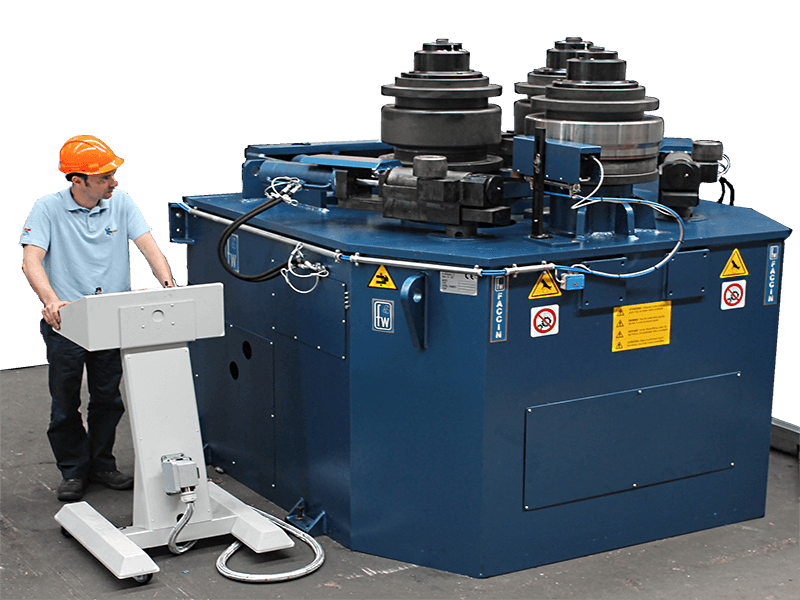

- À escolha, console móvel sobre rodas ou console suspensa
- Máquina com certificado das normas de segurança CE
Os recursos opcionais:
- Conjunto de rolos para a curvatura de todos os perfis comerciais

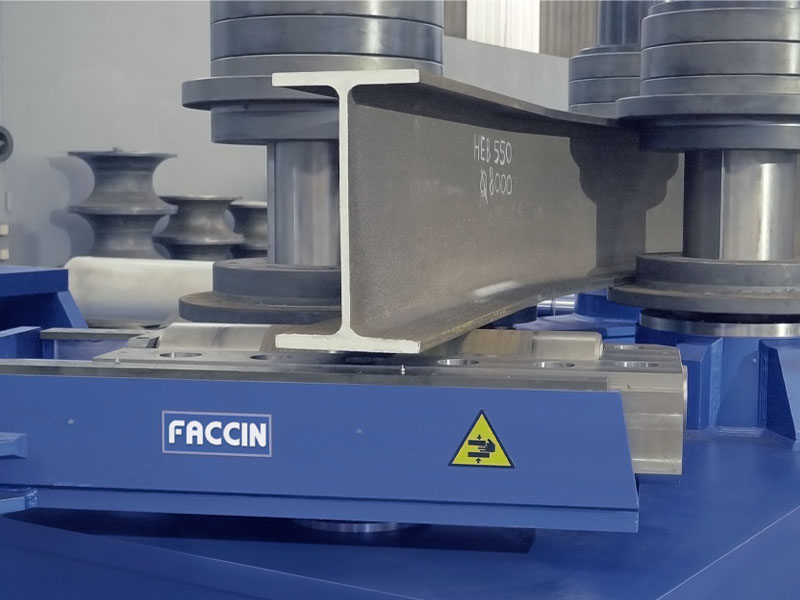

- Como alternativa, conjunto de rolos Universais para a curvatura de todos os perfis comerciais e de vigas H, I e U

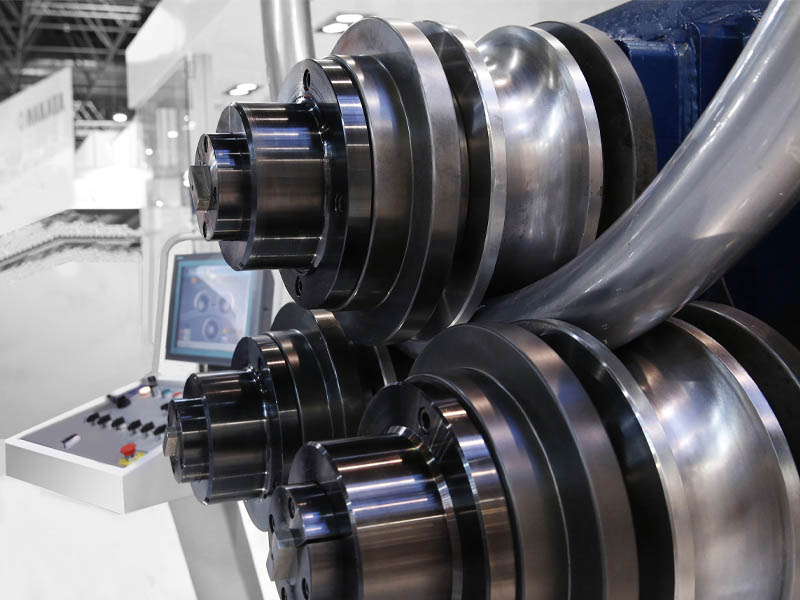

- Rolos integrais para tubos e RHS
- Guias hidráulicas para a curvatura no sentido difícil de perfis
Este produto é adequado para as seguintes aplicações:
